İki yönlü kelebek valfı, bi-drives üzerinde sıfır sızıntıyı yerine getirmemenin bulmacasını çözmek için üç-Ecentrc Center Kelebek Valfı temelinde geliştirilen yüksek performanslı bir valftir. It changed sealing stucture fundamentally from pressure-tight seal by sealing pair towards reverse seal,as it mainly relies on specific pressure of seal generated by reverse extrusion of sealing pair to achieve sealing effect.On sealing structure,during its operation it achieves the goal of bi-directional zero leakage, high temperature and high pressure resistant, wear resistant and prolonged service life of valve, as in foward and reverse (backward) flow medium pressure on both directions could both Kısmen sızdırmazlık yüzeyinde hareket eder ve daha sonra sızdırmazlık çifti hem ters sızdırmazlık basıncı hem de kısmi orta basınç altında çalışır.
Boyut: DN 100- DN3000
Basınç: PN10 ~ PN100, Sınıf 125- class1500
Malzemeler: WCB (A105), LCB, CF8 (304), CF8M (316), CF3 (304L), CF3M (316L), vb.
Sıcaklık: -196 Derece 600 dereceye kadar
Sızdırmazlık yüzeyi: İsteğe bağlı paslanmaz çelik, sert alaşım vb.
Bağlantı Türü: Flanşlı, gofret, kaynaklı
Çalışma modu: el çarkı, pnömatik, elektrik, hidrolik, dişli ile çalıştırılan
Ürün Uygulamaları: Su tesisleri, enerji santralleri, petrol, kimyasal endüstriler vb.
Tasarım Avantajları:
1, çift yönlü sızdırmazlık: İki yöndeki en iyi akış kontrolünden emin olun.
2, Malzeme Spektrumu: Elastik karbon çeliğinden eritme ilaca dirençli süper alaşım.
3, Basitleştirilmiş İnşaat: Alan kısıtlamalarını en üst düzeye çıkarmanın kamuya açık kullanımı.
4,1/4 dönme ölçüsü: Hemen akış ayarına izin verin.
5, uzun süreli hizmet ömrü: tasarımı geri tepme aşınmasına karşılık gelir.
6, Sağlam Kök: Kararlı çalışma sağlamak için torku azaltın.
7, Doğru mühendislik rulmanı: aşınmanın azaltılmasını sağlayarak yumuşak performansı sağlamak.
Ürün Özellikleri:
1, iki yönlü kelebek valfi

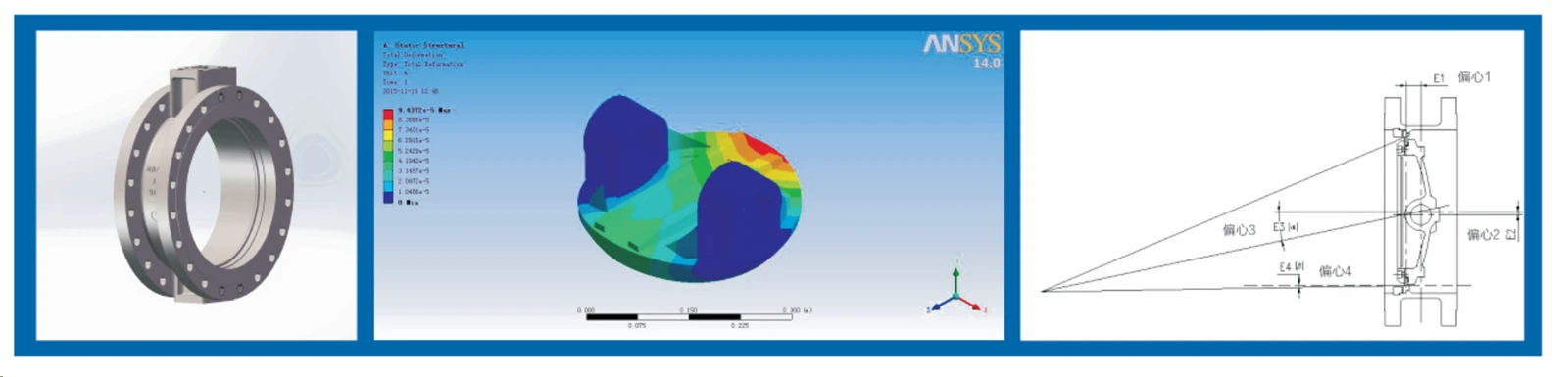

İki yönde sıfır sızıntı elde edebilen yüksek işleme doğruluğuna sahip üç eccentric sızdırmazlık prensibini benimser;
Eksantriklik 1- Eksenel yön eksantrikliği, valfin dönme merkezi, sızdırmazlık yüzeyinin temas düzleminden sapar ve eksantricty oluşturur;
Eksantriklik 2- radyal eksantriklik, valfin dönme merkezi ve boru hattının merkezi aynı merkez hattında değildir;
Eksantriklik 3- açı eksantriktir ve valf sızdırmazlık yüzeyinin merkezi boru hattının merkezi ile bir açı oluşturur;
EKCENTICITICH 4- Açı eksantriktir, sızdırmazlık yüzeyinin kısa tarafındaki etki çizgisi, akış kanalının orta çizgisi ile bir açı oluşturur.
2, iki yönlü sızdırmazlık, sızdırmazlıkta üstün performans;
Ortam ileri yönde akarken, valf çubuğuna sürüş yaparak uygulanan kuvvet valf plakasını tahrik eder ve kelebek plakasının sızdırmazlık hızının valf koltuğunun sızdırmazlık yüzeyine etki eden zorunlu bir mühür kuvveti üretmesine neden olur. Aynı zamanda, orta basınç, valf plakasının sızdırmazlık yüzeyini iyi sızdırmazlık fonksiyonu oluşturmak için valf koltuğunun sızdırmazlık yüzeyini sıkıştırmasını sağlamak için yardımcı bir sızdırmazlık kuvveti üretir.
Madium ters yönde, HE ortamının ön sıkıcı kuvvetinin ve piston effct'in birlikte tahsil edilen kuvveti altında, valf koltuğunun sızdırmazlığı yüzeyi, valf plakasının sızdırmazlık yüzeyini iyi sızdırmazlık fonksiyonu oluşturmak için bastırır.
